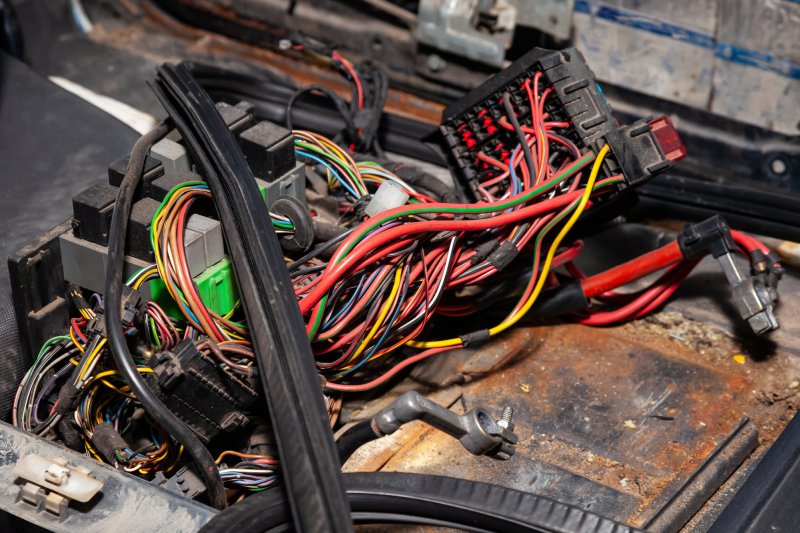

Leitungen (Kabel, Adern) in Kraftfahrzeugen werden
meist mit bestimmten Grundfarben zur leichteren Identifizierung
gekennzeichnet. Daran lässt sich dann u.U. der Verwendungszweck
erkennen. Zur weiteren Unterteilung können zusätzliche Kennfarben als
längslaufend oder verdrillte Farbstriche angebracht sein.
Kennzeichnung der Kabelfarben nach DIN 72551
| Grundfarbe
|
Bedeutung
|
| rot |
Dauerplus
(30), z.B. Zündschalter (30) - Lichtschalter,
Zündschalter (30) - Sicherung, Sicherung (30) - Uhr, Sicherung
(30) - Radio |
|
schwarz |
vom
Fahrtschalter geschaltetes Plus (15), z.B. Zündschalter
(15) - Zündspule, Zündschalter (15) - Sicherung, Zündschalter
(15) - Kontrollen, Sicherung (15) - Blinker (Kennfarben weiß /
grün), Sicherung - Scheibenwischer (Kennfarbe lila), Sicherung
(15) - Bremslicht (Kennfarbe rot), Zündanlassschalter (50) -
Starter |
|
Braun |
alle
Verbraucher - Masse (31), Hupe - Hupentaster (minus
geschalten) |
|
hellblau |
Kontrollleuchten, z.B. Blinkgeber -
Anzeigeleuchte, Ladeanzeigeleuchte - Reglerschalter (61),
Sicherung - Fernlichtanzeigeleuchte (Kennfarbe weiß),
Öldruckschalter - Öldruckanzeigeleuchte (Kennfarbe grün),
Kraftstoffgeber Kraftstoffanzeige (Kennfarbe schwarz)
|
| Grau |
Lichtschalter Stufe 1 "Standlicht" (58), z.B.
Lichtschalter (58) - Sicherung, Sicherung - Schlussleuchte links
(Kennfarbe schwarz), Sicherung - Kennzeichenbeleuchtung,
Schlussleuchte, Standlicht re. K (Kennfarbe rot),
|
| weiß |
Fernlicht
(56a), Fern-/Abblendschalter (56a) - Sicherung,
Sicherung - Scheinwerfer, Lichtschalter (56) -
Fern-/Abblendschalter Eingang (56) (Kennfarbe schwarz) |
| gelb |
Fern-/Abblendschalter (56b)
- Sicherung, Sicherung - Scheinwerfer |
| Grün |
Zündspule
- Zündverteiler (primär)* |
*Die angegebenen Farben sind Vorschläge des
Normenausschuss und nicht bindend für die Fahrzeughersteller.
Kabelfarben Abkürzungen
Kabelfarben werden in Schaltplänen ebenfalls
abgekürzt. Diese findet man meistens entweder in deutsch oder englisch.
(DIN 72551, ECE 757, IEC 60757)
| Kabelfarbe |
deutsch |
english |
| Schwarz |
sw |
BK |
| braun |
br |
BN |
| orange |
or |
OG |
| rot |
rt |
RD |
| gelb |
ge |
YE |
| grün |
gn |
GN |
| blau |
bl |
BU |
| violett |
vi |
VT |
| grau |
gr |
GY |
| weiß |
ws |
WH |
| rosa |
rs |
PK |
| türkis |
tk |
TQ |
| grün-gelb |
gnge |
GNYE |
| gold |
- |
GD |
| silber |
- |
SR |
Kabelfarben, italienisch (z.B. Fiat)
| Abkürzung |
Farbe |
Abkürzung |
Farbe |
| A |
Himmelblau / Hellblau |
CA |
Orange / Hellblau |
| B |
Weiß |
CB |
Orange / Weiß |
| C |
Orange |
GN |
Gelb / Schwarz |
| G |
Gelb |
GL |
Gelb / Blau |
| H |
Grau |
HG |
Grau / Gelb |
| L |
Blau |
HN |
Grau / Schwarz |
| M |
Braun |
LB |
Blau / Weiß |
| N |
Schwarz (Masse) |
LG |
Blau / Gelb |
| R |
Rot (Batterie Plus) |
MB |
Braun / Weiß |
| S |
Rosa |
MN |
Braun / Schwarz |
| V |
Grün |
NZ |
Schwarz / Violett |
| Z |
Violett |
RB |
Rot / Weiß |
| AB |
Hellblau / Weiß |
RG |
Rot / Gelb |
| AG |
Hellblau / Gelb |
SN |
Rosa / Schwarz |
| BG |
Weiß / Gelb |
|
|
| BL |
Weiß / Blau |
|
|
natürlich ohne Gewähr
|
|
