Messtechnik von Blitzern: Funktionsweise, Toleranzen und Fehlerquellen bei Radar, Laser & Co.

von kfztech.de | Autorecht und Verkehr |

Blitzer-Messtechnik: Radar, Laser, Induktionsschleife & Section Control

Wie funktionieren Blitzer? Überblick über Radar, Laser, Induktionsschleifen und Section Control – inklusive Messtoleranz, typischer Fehlerquellen und technischer Unterschiede.

Die technologische Vielfalt bei der Geschwindigkeitsüberwachung im Straßenverkehr ist in den letzten Jahrzehnten erheblich gewachsen. Längst sind es nicht mehr nur die klassischen Radarkästen am Straßenrand, die für die Einhaltung von Tempolimits sorgen. Moderne Systeme nutzen Lasertechnik, in die Fahrbahn eingelassene Sensoren oder berechnen sogar Durchschnittsgeschwindigkeiten über kilometerlange Strecken. Jede dieser Technologien basiert auf unterschiedlichen physikalischen Prinzipien und weist spezifische Stärken, aber auch potenzielle Schwachstellen auf.

Ein tiefgehendes Verständnis dieser Systeme ist entscheidend, um die Genauigkeit von Messungen beurteilen zu können. Dieser Artikel bietet einen umfassenden Einblick in die Thematik Blitzerarten und Messtechnik im Überblick: Radar, Laser, Induktionsschleife und Section Control – inkl. Messtoleranz und typischer Fehlerquellen. Eine detaillierte Übersicht über Aktuelle Blitzer in Deutschland mit Standort, Messgerät und Tempolimit zeigt die praktische Anwendung dieser vielfältigen Technologien.

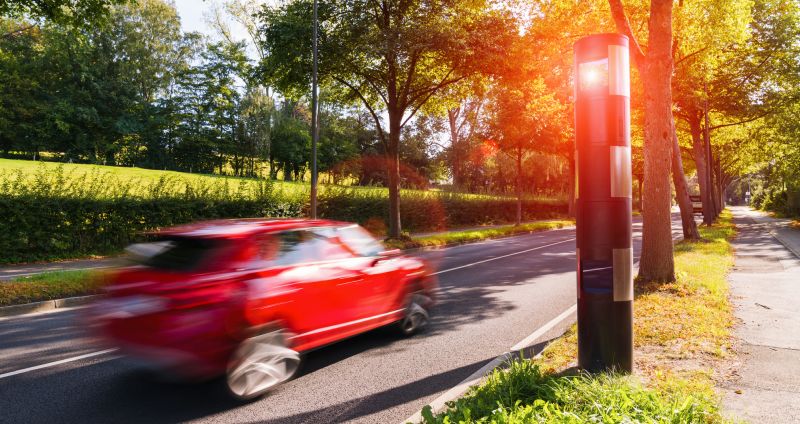

Blitzer im Verkehr

Ärgerlich, wenn man geblitzt wird. Aber arbeiten die Geräte immer einwandfrei? -Bild: depositphotos.com

Radartechnik – Der Klassiker der Geschwindigkeitsmessung

Die radargestützte Geschwindigkeitsmessung ist das wohl bekannteste Verfahren und wird seit Jahrzehnten eingesetzt. Stationäre wie mobile Geräte, beispielsweise vom Typ Multanova oder TRAFFIPAX, arbeiten auf Basis des Doppler-Effekts. Das Gerät sendet kontinuierlich elektromagnetische Wellen in einem fest definierten Frequenzbereich (typischerweise im K- oder Ka-Band) aus. Treffen diese Wellen auf ein sich bewegendes Fahrzeug, werden sie reflektiert und zum Messgerät zurückgeworfen. Durch die Bewegung des Fahrzeugs verändert sich die Frequenz der reflektierten Welle: Bei einer Annäherung wird sie erhöht, bei einer Entfernung verringert. Aus dieser Frequenzverschiebung berechnet das System präzise die Geschwindigkeit des Fahrzeugs. Trotz seiner etablierten Zuverlässigkeit ist das Verfahren anfällig für Störungen. Fehlmessungen können durch Reflexionen an größeren Fahrzeugen im Messbereich, eine fehlerhafte Ausrichtung des Geräts zur Fahrbahn oder durch Interferenzen mit anderen Funksignalen entstehen.

"Die Radartechnik ist ein robustes, aber kein unfehlbares System. Die korrekte Anwendung und Protokollierung sind entscheidend für die gerichtliche Verwertbarkeit einer Messung."

Laserbasierte Systeme (Lidar) – Präzision durch Lichtimpulse

Eine deutlich modernere Methode stellt die Messung mittels Lasertechnik dar, auch als LIDAR (Light Detection and Ranging) bekannt. Handmessgeräte wie das Riegl FG21-P oder das LTI 20.20 senden Hunderte von kurzen, für das menschliche Auge unsichtbaren Infrarot-Lichtimpulsen pro Sekunde aus. Diese Impulse werden vom anvisierten Fahrzeug reflektiert und vom Sensor des Geräts wieder erfasst. Durch die Messung der Zeit, die das Licht für den Hin- und Rückweg benötigt (Time-of-Flight-Prinzip), ermittelt das System eine Serie von exakten Entfernungswerten. Aus der Veränderung dieser Entfernungswerte über die sehr kurze Messdauer wird die Geschwindigkeit des Fahrzeugs mit hoher Genauigkeit berechnet. Der entscheidende Vorteil von Lasermessgeräten liegt in ihrem schmalen Messstrahl, der eine eindeutige Zuordnung der Messung zu einem bestimmten Fahrzeug auch in dichtem Verkehr ermöglicht. Potenzielle Fehlerquellen sind hier jedoch Bedienungsfehler, wie das sogenannte „Sweeping“, bei dem der Laserstrahl während der Messung über die Fahrzeugfront wandert und so die Entfernung verfälscht. Auch Witterungsbedingungen wie starker Regen oder Nebel können die Lichtimpulse streuen und die Messung beeinträchtigen.

Piezosensoren und Induktionsschleifen – Die unsichtbare Überwachung

Fest installierte Blitzer, insbesondere an Ampelkreuzungen oder in Tunneln, greifen oft auf Messtechnik zurück, die direkt in die Fahrbahn integriert ist. Zwei verbreitete Technologien sind Piezosensoren und Induktionsschleifen.

  • Induktionsschleifen: Hierbei werden mehrere metallische Leiterschleifen in geringem Abstand hintereinander in den Asphalt eingelassen. Fließt Strom durch sie, erzeugen sie ein konstantes Magnetfeld. Fährt ein Fahrzeug mit seiner metallischen Karosserie darüber, stört es dieses Magnetfeld. Sensoren registrieren den Zeitpunkt der Überfahrt an jeder Schleife. Aus dem bekannten Abstand der Schleifen und der gemessenen Zeitdifferenz wird die Geschwindigkeit berechnet.

  • Piezosensoren: Dieses Verfahren nutzt den piezoelektrischen Effekt. In die Fahrbahn werden dünne Kabel mit Piezokristallen eingelassen. Wenn ein Fahrzeugreifen über einen solchen Sensor rollt, erzeugt der Druck eine messbare elektrische Ladung. Auch hier sind mehrere Sensoren hintereinander verlegt, um über die Weg-Zeit-Berechnung die Geschwindigkeit zu ermitteln. Beide Methoden gelten als sehr präzise und witterungsunabhängig. Fehler können jedoch durch eine fehlerhafte Verlegung der Sensoren oder durch starke Verformungen der Fahrbahndecke bei Schwerlastverkehr entstehen.

Section Control – Die Messung der Durchschnittsgeschwindigkeit

Die Abschnittskontrolle, bekannt als Section Control, verfolgt einen gänzlich anderen Ansatz als die punktuelle Geschwindigkeitsmessung. Anstatt die Geschwindigkeit an einem einzigen Punkt zu erfassen, wird die Durchschnittsgeschwindigkeit über eine längere, genau definierte Strecke ermittelt. Am Anfang des Messabschnitts erfasst eine Kamera das Kennzeichen und einen präzisen Zeitstempel jedes durchfahrenden Fahrzeugs. Am Ende des Abschnitts wiederholt eine zweite Kamera diesen Vorgang. Ein zentraler Rechner gleicht die Daten ab und berechnet für jedes Fahrzeug die individuelle Durchschnittsgeschwindigkeit nach der Formel Geschwindigkeit = Distanz / Zeit. Liegt dieser Wert über dem erlaubten Tempolimit, wird ein Bußgeldverfahren eingeleitet. Die Daten von Fahrzeugen, die sich an das Tempolimit halten, werden umgehend und datenschutzkonform gelöscht. Dieses System soll zu einem gleichmäßigeren und ruhigeren Verkehrsfluss führen und ist besonders für Baustellenbereiche oder unfallträchtige Streckenabschnitte geeignet.

Messtoleranz und typische Fehlerquellen im Systemvergleich

Unabhängig von der verwendeten Technologie ist keine Messung absolut fehlerfrei. Um potenzielle systembedingte Ungenauigkeiten auszugleichen, wird vom gemessenen Geschwindigkeitswert gesetzlich ein Toleranzabzug gewährt. In der Regel beträgt dieser 3 km/h bei Geschwindigkeiten unter 100 km/h und 3 % des Messwertes bei Geschwindigkeiten über 100 km/h. Bei bestimmten Messverfahren, wie der Verfolgung durch Videofahrzeuge (z.B. ProViDa), können die Abzüge höher ausfallen. Ein fundiertes Wissen über Blitzerarten und Messtechnik im Überblick: Radar, Laser, Induktionsschleife und Section Control – inkl. Messtoleranz und typischer Fehlerquellen ist entscheidend für die Prüfung eines Bußgeldbescheids. Die folgende Tabelle fasst die wichtigsten Merkmale und Fehlerquellen der verschiedenen Technologien zusammen:

Messtechnik Funktionsprinzip Typische Fehlerquellen Vorteile
Radar Doppler-Effekt (Frequenzverschiebung) Reflexionsfehler, falscher Messwinkel, Störstrahlung Etabliert, für stationären & mobilen Einsatz
Laser (Lidar) Lichtlaufzeitmessung (Time-of-Flight) Bedienfehler ("Sweeping"), Witterungseinflüsse Hohe Selektivität, eindeutige Fahrzeugzuordnung;
Induktionsschleifen Magnetfeldänderung Falscher Schleifenabstand, Fahrbahnschäden Sehr präzise, witterungsunabhängig, unauffällig
Section Control Weg-Zeit-Messung (Durchschnitt) Fehlerhafte Eichung der Strecke, Systemfehler Fördert gleichmäßigen Verkehrsfluss, keine Punktmessung

Über die technologiespezifischen Fehler hinaus gibt es allgemeine formale Mängel, die eine Messung anfechtbar machen können. Dazu zählen ein abgelaufenes Eichprotokoll des Messgeräts, eine unzureichende Schulung des Messbeamten oder ein unvollständig ausgefülltes Messprotokoll.

Die Komplexität der modernen Verkehrsüberwachung

Die Überwachung der Geschwindigkeit im Straßenverkehr stützt sich auf ein breites Spektrum an hochentwickelten Technologien. Von der klassischen Radarmessung über präzise Laserpistolen bis hin zu unsichtbaren Fahrbahnsensoren und der streckenbezogenen Section Control hat jede Methode ihre spezifischen Anwendungsbereiche und Charakteristika. Während die Genauigkeit moderner Systeme beeindruckend ist, sind sie keinesfalls unfehlbar. Bedienungsfehler, Umwelteinflüsse und technische Unsauberkeiten können die Messergebnisse beeinflussen. Für Fahrzeughalter und technische Experten ist es daher von großer Bedeutung, die Grundlagen der verschiedenen Blitzerarten und Messtechnik im Überblick: Radar, Laser, Induktionsschleife und Section Control – inkl. Messtoleranz und typischer Fehlerquellen zu kennen. Nur so lässt sich die Rechtmäßigkeit eines Bußgeldbescheids fundiert bewerten und die Fairness im Verkehrsrecht gewährleisten.
