Thermisches Management im Fahrzeugbau: Gap Filler richtig auswählen

Variable Bauteilhöhen, geringe Anpresskräfte und hohe thermische Lasten stellen Entwickler vor Zielkonflikte. Der Fachartikel zeigt, wie Pads, dispensierbare Gap Filler und silikonfreie Systeme einen dauerhaft zuverlässigen Wärmeübergang in automotiver Leistungselektronik ermöglichen.

Leistungselektronik in modernen Fahrzeugen, wie etwa Traktionsinverter oder Batteriemanagementsysteme, erzeugt im laufenden Betrieb enorme Verlustwärme. Ein stabiler thermischer Pfad zum Kühlkörper ist absolut essenziell, um die Effizienz zu erhalten und die Lebensdauer der Baugruppen zu sichern.

In der fertigungstechnischen Realität variieren jedoch die Höhen der einzelnen elektronischen Komponenten auf der Leiterplatte. Diese unvermeidbaren Maßabweichungen stellen Ingenieure vor eine komplexe physikalische Herausforderung. Ein zuverlässiger Wärmeübergang trotz Bauteiltoleranzen erfordert hochspezialisierte Materialien, die entstehende Hohlräume sicher überbrücken, ohne die sensible Elektronik mechanisch zu belasten. Die Wahl des passenden Interface-Materials entscheidet direkt über die Ausfallsicherheit des gesamten Moduls. Entwickler müssen daher präzise abwägen, welche technologischen Lösungen den Konflikt zwischen geometrischer Varianz und thermischer Notwendigkeit am besten lösen.

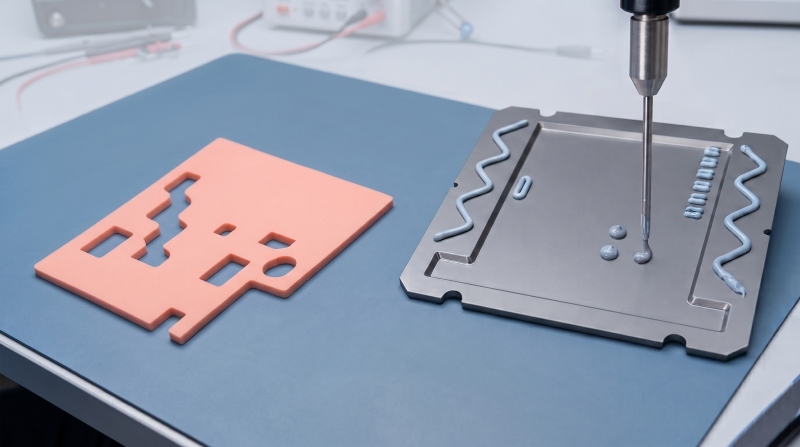

Dispensierbare Wärmeleitmaterialien lassen sich automatisiert auf komplexe Leiterplattengeometrien auftragen und gleichen Bauteiltoleranzen mit geringer mechanischer Belastung aus. - Bild: Gemini-KI-generiert

Fertigungsprozesse optimieren: Automatisierter Auftrag versus manuelle Montage

"Das thermische Design verzeiht keine Lücken; die fertigungstechnische Realität hingegen fordert Flexibilität in der Materialapplikation."

Bei der Konstruktion automotiver Leistungsmodule stellt sich früh die Frage nach der Serientauglichkeit und Skalierbarkeit des Montageprozesses. Entwickler und Prozessverantwortliche müssen entscheiden, ob die Kühlflächenanbindung händisch oder vollautomatisiert erfolgen soll. Je nach Baugruppe kommen Pads und dispensierbare Gap Filler infrage; sie unterscheiden sich vor allem bei Montage, Anpressdruck und Toleranzausgleich. Feste, komprimierbare Pad-Zuschnitte lassen sich in manuellen oder teilautomatisierten Schritten äußerst präzise auf den Kühlkörper oder das Bauteil auflegen. Sie erfordern keinerlei Aushärtezeiten und sind nach der Platzierung sofort einsatzbereit. Dies reduziert den Handlingsaufwand und verkürzt die Taktzeit bei kleineren und mittleren Produktionsserien erheblich.

Dispensierbare 1K- oder 2K-Materialien spielen ihre prozesstechnischen Stärken hingegen in hochautomatisierten Fertigungslinien aus. Spezielle Dosierroboter applizieren die pastösen Massen punktgenau auf stark strukturierte Leiterplatten und komplexe Geometrien. Da diese fließfähigen Materialien erst nach dem Fügen aushärten, passen sie sich der Topografie der Baugruppe völlig spannungsfrei an.

Entscheidend für die Prozessstabilität bei automatisierten Verfahren ist die präzise eingestellte Viskosität der Pasten. Sie müssen fließfähig genug für den schnellen Auftrag sein, dürfen aber bei vertikaler Montage vor der Vernetzung nicht abrutschen. Gelingt diese Abstimmung, lässt sich ein konstanter Wärmeübergang trotz Bauteiltoleranzen auch in Großserien verlässlich reproduzieren.

Die physikalische Hürde: Warum Luft den Kontaktwiderstand dramatisch erhöht

Oberflächen von Halbleitern und Aluminium-Kühlkörpern erscheinen mit bloßem Auge oft vollkommen plan und glatt. Unter dem Mikroskop offenbart sich jedoch eine raue Topografie, die von mikroskopischen Tälern und Spitzen geprägt ist. Legt man diese vermeintlich flachen Bauteile aneinander, berühren sie sich tatsächlich nur an sehr wenigen, punktuellen Kontaktstellen.

Die verbleibenden Spalte und Hohlräume füllen sich beim Zusammenbau unweigerlich mit Umgebungsluft. Da ruhende Luft ein hervorragender thermischer Isolator ist, blockiert sie den effizienten Wärmestrom vom Bauteil zur Kühlfläche. Dieser isolierende Effekt führt rasch zu lokaler Überhitzung, sogenannten Hotspots, wodurch ein optimaler Wärmeübergang trotz Bauteiltoleranzen physikalisch verhindert wird.

Um den thermischen Kontaktwiderstand nachhaltig zu minimieren, muss die eingeschlossene Luft vollständig aus dem Zwischenraum verdrängt werden. Thermische Interface-Materialien (TIM) übernehmen exakt diese Funktion, indem sie sich formschlüssig an die rauen Oberflächen und mikroskopischen Unebenheiten anlegen. Ihre spezifische Wärmeleitfähigkeit ist um ein Vielfaches höher als die der verdrängten Luft. Dadurch entsteht ein durchgehender, thermisch leitfähiger Pfad für die Verlustleistung, der die Bauteiltemperaturen senkt und die Lebensdauer der sensiblen Elektronikkomponenten drastisch verlängert.

Bauteildruck, Toleranzketten und geometrische Anpassung in der Praxis

In einer typischen Leistungselektronik-Baugruppe addieren sich die Maßabweichungen verschiedenster Komponenten zu einer signifikanten geometrischen Toleranzkette. Halbleitergehäuse, Lötstellen, das Leiterplattensubstrat und das äußere Aluminiumgehäuse weisen jeweils eigene, unvermeidbare Fertigungstoleranzen auf. Wenn der Kühlkörper abschließend aufgeschraubt wird, variiert der resultierende Spalt von Bauteil zu Bauteil teils im Millimeterbereich.

Feste Gap-Filler-Pads gleichen diese Höhendifferenzen durch ihre materialspezifische Kompressibilität und Elastizität aus. Dies erfordert jedoch einen kontinuierlichen mechanischen Anpressdruck, der unweigerlich Spannungen auf die empfindlichen Lötstellen der Baugruppe überträgt. Bei extrem filigranen Bauteilen oder großflächigen Platinen kann dieser permanente Druck zu Mikrorissen in der Struktur führen.

Genau in diesen hochsensiblen Szenarien bieten dispensierbare Putties und 2K-Systeme einen entscheidenden mechanischen Vorteil für den Konstrukteur. Sie werden im pastösen Zustand aufgetragen und füllen den variablen Spalt beim Fügen bei nahezu null Anpressdruck vollständig aus. Die mechanischen Fügekräfte bleiben minimal, was besonders bei hauchdünnen Keramiksubstraten oder zerbrechlichen SMD-Komponenten kritisch für die Intaktheit ist.

Trotz dieser anwendungsspezifischen Unterschiede muss das thermische Design stets so ausgelegt sein, dass das Material bei wärmebedingter Ausdehnung im Betrieb nicht aus dem Spalt gepresst wird. Eine fundierte Berechnung der Volumenausdehnung beugt dem gefürchteten "Pump-Out-Effekt" effektiv vor. So bleibt der gewünschte Wärmeübergang trotz Bauteiltoleranzen auch unter zyklischer thermischer Last dauerhaft stabil.

Silikonfreie und siloxanarme Optionen für sensible Einsatzbereiche

Traditionell basieren sehr viele thermische Interface-Materialien auf Silikonelasten, da diese Polymere eine hervorragende Temperaturstabilität und Langlebigkeit garantieren. Allerdings bergen herkömmliche Silikonprodukte das permanente Risiko der Ausgasung von niedermolekularen, flüchtigen Siloxanen. Diese chemischen Ausdünstungen können in der automotiven Fertigung und im späteren Betrieb gravierende Störungen verursachen. Flüchtige Siloxane schlagen sich gerne als hauchdünner, elektrisch isolierender Film auf benachbarten Relaiskontakten, mechanischen Schaltern oder optischen Linsen nieder. In modernen Lackieranlagen führen selbst geringste Silikonspuren zu massiven Benetzungsstörungen, die sich als unschöne Krater im Fahrzeuglack abzeichnen. Die Auswahl der passenden Materialbasis richtet sich daher streng nach den Umgebungsbedingungen der Elektronikfertigung:

• Klassische Silikonelaste: Bieten die höchste thermische Stabilität, bergen jedoch Ausgasungsrisiken in unbelüfteten Gehäusen.

• Ausgasungsreduzierte Silikone: Spezielle Low-Volatile-Mischungen minimieren die Siloxan-Abgabe gezielt für kritische automotive Bereiche.

• Silikonfreie Alternativen: Polymere wie Polyurethane oder Acrylate schließen jegliche Kontaminationen bei Relais oder sensiblen Lackierprozessen absolut sicher aus.

Besonders in der aufstrebenden E-Mobilität und bei zentralen automotiven Steuergeräten wird heute standardmäßig auf silikonfreie oder extrem siloxanarme Gap Filler bestanden. Nur durch diese strikte Materialvorgabe lassen sich hohe thermische Performance und absolute Verträglichkeit mit nachgelagerten, empfindlichen Fertigungsprozessen vereinen.

Prüfkriterien: Thermische, mechanische und elektrische Anforderungen evaluieren

Die Freigabe eines thermischen Materials für die Serienfertigung erfordert eine ganzheitliche Betrachtung verschiedenster Parameter im Testlabor. Ein rein auf die nominale Wärmeleitfähigkeit fokussierter Blick greift im Automotive-Sektor deutlich zu kurz, da das Material enormen Vibrationen und schroffen Temperaturwechseln standhalten muss. Die definierten Prüfkriterien müssen die realen, rauen Einsatzbedingungen im Fahrzeug exakt abbilden.

Neben der reinen thermischen Impedanz ist die elektrische Durchschlagsfestigkeit ein absolut kritisches Sicherheitsmerkmal für Hochvoltsysteme. Das gewählte Interface-Material muss die spannungsführenden Halbleiter unter allen Umständen zuverlässig vom metallischen, geerdeten Kühlkörper isolieren.

Auch das mechanische Setzverhalten über die geplante Lebensdauer, gemessen als Shore-Härte oder Kompressionskraft-Deflektion, fließt zwingend in die technische Freigabe ein. Ein dauerhaft sicherer Wärmeübergang trotz Bauteiltoleranzen ist nur dann gewährleistet, wenn das Polymergemisch nicht vorzeitig versprödet oder seine elastische Rückstellkraft verliert.

Um eine gleichbleibend hohe Qualität im Serieneinsatz sicherzustellen, definieren EMS-Dienstleister und Prozessverantwortliche strenge Testroutinen nach international gängigen Industrienormen. Dazu gehören unter anderem wochenlange Temperaturwechseltests, Feuchte-Wärme-Prüfungen und harte mechanische Schocktests.

Letztlich garantiert nur die exakte Abstimmung sämtlicher Prüfparameter auf das jeweilige Fahrzeugprojekt einen fehlerfreien Dauerbetrieb der Leistungselektronik. Entwickler sollten daher das technische Lastenheft bereits in einer sehr frühen Konzeptphase mit den realen Materialeigenschaften der Gap Filler abgleichen

FAQ: Thermisches Management und Gap Filler im Fahrzeugbau

Was ist ein Gap Filler?

Ein Gap Filler ist ein thermisches Interface-Material, das Zwischenräume zwischen wärmeerzeugenden elektronischen Komponenten und einem Kühlkörper ausfüllt. Es verdrängt isolierende Luft, gleicht Unebenheiten aus und schafft einen möglichst durchgängigen Wärmeleitpfad.

Warum sind variable Spaltmaße in der Fahrzeugelektronik problematisch?

Fertigungstoleranzen von Halbleitergehäusen, Lötstellen, Leiterplatten und Gehäusen addieren sich. Dadurch entstehen unterschiedlich große Abstände zum Kühlkörper, die ohne anpassungsfähiges Material zu erhöhtem thermischem Kontaktwiderstand und lokalen Hotspots führen können.

Wann eignen sich Wärmeleitpads?

Komprimierbare Pads eignen sich besonders für definierte Geometrien sowie manuelle oder teilautomatisierte Montageprozesse. Sie sind sofort einsatzbereit und benötigen keine Aushärtezeit, erfordern jedoch einen kontrollierten Anpressdruck.

Wann sind dispensierbare Gap Filler vorteilhaft?

Dispensierbare 1K- oder 2K-Materialien sind bei komplexen Oberflächen, großen Toleranzen und hochautomatisierten Fertigungslinien vorteilhaft. Sie passen sich im pastösen Zustand der Topografie an und können Spalte bei sehr geringer mechanischer Belastung füllen.

Welche Materialkennwerte sind bei der Auswahl entscheidend?

Wichtig sind nicht nur Wärmeleitfähigkeit und thermische Impedanz, sondern auch Dauergebrauchstemperatur, Viskosität, Shore-Härte, Kompressionsverhalten, elektrische Durchschlagsfestigkeit, Medienbeständigkeit und Ausgasungsverhalten.

Was bedeutet der Pump-Out-Effekt?

Als Pump-Out wird das langsame Herausdrücken eines Interface-Materials aus dem Spalt durch thermische Ausdehnung und wiederholte Temperaturwechsel bezeichnet. Eine geeignete Materialauswahl und eine auf den Spalt abgestimmte Konstruktion reduzieren dieses Risiko.

Warum werden silikonfreie oder siloxanarme Gap Filler eingesetzt?

Flüchtige Siloxane können sich auf Relaiskontakten, Schaltern oder optischen Flächen ablagern und Lackierprozesse beeinträchtigen. In sensiblen Anwendungen senken siloxanarme oder silikonfreie Systeme das Kontaminationsrisiko.

Wie wird ein Gap Filler für den Serieneinsatz qualifiziert?

Die Qualifikation umfasst typischerweise thermische, mechanische, elektrische und chemische Prüfungen. Temperaturwechsel, Feuchte-Wärme-Belastung, Vibration, mechanischer Schock und Alterung sollten die späteren Fahrzeugbedingungen möglichst realistisch abbilden.
