Kfz-Werkstatt einrichten: Hebebühne, Grube & Licht

Wie wird eine Kfz-Werkstatt sicher, effizient und zukunftsfähig eingerichtet? Der Ratgeber erklärt die Planung von Hebebühne, Arbeitsgrube, Absaugung, Hochvoltarbeitsplatz, Beleuchtung und Boden – inklusive Checkliste.

Eine gut eingerichtete Werkstatt spart jeden Tag Zeit und schützt die Gesundheit der Mitarbeiter. Wer Hebebühnen, Gruben und Arbeitsplätze von Anfang an richtig plant, arbeitet schneller, sicherer und findet Fehler früher.

Ob neue Halle oder Modernisierung eines bestehenden Betriebs: Wer eine Kfz-Werkstatt einrichten möchte, entscheidet über Jahre hinweg mit, wie effizient und sicher dort gearbeitet wird. Hebebühnen, Gruben, Absaugung und die Beleuchtung für die Kfz-Werkstatt lassen sich später nur mit großem Aufwand ändern. Deshalb lohnt es sich, sie gemeinsam und vom Arbeitsablauf her zu planen.

Dieser Beitrag zeigt, worauf Meister, Betriebsinhaber und Auszubildende achten sollten: von der Wahl der Hebebühne über Arbeitsgrube und Absaugung bis zum Hochvoltarbeitsplatz für Elektro- und Hybridfahrzeuge.

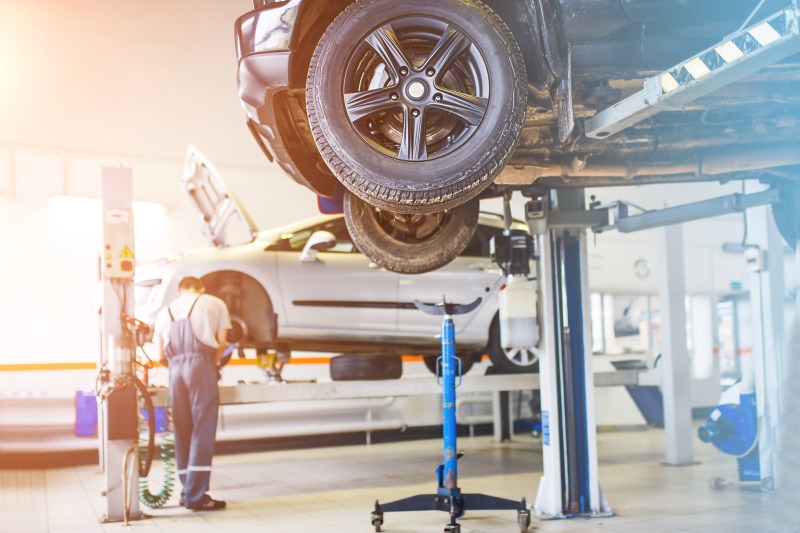

Helle, aufgeräumte Kfz-Werkstatt mit verschiedenen Hebebühnen - Bild: depositphotos.com

Vom Arbeitsablauf her planen

Eine gute Werkstatt entsteht nicht aus der Geräteliste, sondern aus dem Weg, den ein Fahrzeug durch den Betrieb nimmt. Typisch sind Annahme und Diagnose, Mechanik mit den Hebebühnen, Reifenservice, Karosserie und Lack, Teilelager sowie Waschplatz. Liegen diese Zonen in der Reihenfolge des Ablaufs, entfallen unnötige Wege und Rangiermanöver.

Hilfreich ist eine einfache Skizze im Maßstab, in die Tore, Hebebühnen, Grube, Werkbank und Lager eingetragen werden. So zeigt sich früh, ob Fahrzeuge sicher ein- und ausfahren können und ob neben jedem Arbeitsplatz genug Raum für Werkzeugwagen und geöffnete Türen bleibt.

Welche Hebebühne passt zu welcher Arbeit?

Die Hebebühne ist das wichtigste Arbeitsmittel in der Kfz-Werkstatt. Welche Bauart passt, hängt von den Fahrzeugen und den häufigsten Arbeiten ab.

Neben der Bauart zählen Tragkraft, Hubhöhe und die Höhe der Halle. Wer Transporter oder SUV hochheben will, braucht deutlich mehr lichte Höhe als für einen Kleinwagen. Hebebühnen müssen mindestens einmal jährlich von einer zur Prüfung befähigten Person geprüft werden; Grundlage ist der DGUV Grundsatz 308-002.

Arbeitsgrube: praktisch, aber mit Pflichten

Eine Arbeitsgrube spart Platz in der Höhe und ist bei Nutzfahrzeugen und für schnelle Wartungsarbeiten beliebt. Sie bringt aber eigene Gefahren mit, die die DGUV Regel 109-009 zur Fahrzeug-Instandhaltung beschreibt.

• Absturz: Wird die Grube nicht genutzt, muss sie abgedeckt oder gesichert sein; der Rand wird deutlich gelb-schwarz markiert.

• Lüftung: Kraftstoffdämpfe und Abgase sind schwerer als Luft und sammeln sich am Grubenboden; eine Absaugung in der Grube ist deshalb wichtig.

• Zugang: Eine feste Treppe am Ende der Grube erleichtert den Ein- und Ausstieg und dient als Fluchtweg.

• Licht: Von der Hallendecke kommt in der Grube kaum Licht an, eingebaute Leuchten in der Grubenwand sind deshalb Standard.

Saubere Luft: Abgasabsaugung, Schweißrauch und Druckluft

Laufen Motoren in der Halle, gehört eine Abgasabsaugung direkt am Auspuff dazu. Für Dieselmotoremissionen gibt die TRGS 554 klare Schutzmaßnahmen vor. Schlauchtrommeln an der Decke halten den Boden frei und sind schnell am Fahrzeug.

Wo geschweißt oder geschliffen wird, braucht es eine Absaugung an der Entstehungsstelle. Die Druckluftleitung sollte als Ringleitung mit mehreren Entnahmestellen geplant werden, damit an jedem Arbeitsplatz Luft anliegt und keine Schläuche quer durch die Halle laufen.

Hochvoltarbeitsplatz für Elektro- und Hybridfahrzeuge

Mit jedem Elektro- und Hybridfahrzeug wächst der Bedarf an einem eigenen Hochvoltarbeitsplatz. Er sollte abgesperrt und gekennzeichnet sein, damit niemand unbeabsichtigt an ein freigeschaltetes Fahrzeug tritt. Isoliertes Werkzeug, persönliche Schutzausrüstung und Prüfgeräte gehören griffbereit dazu.

Wer an Hochvoltsystemen arbeiten darf, regelt die Qualifizierung nach DGUV Information 209-093. Wie das im Alltag aussieht, beschreibt der Beitrag zum Umgang mit Hochvolt im Werkstattalltag.

Licht, Boden und Ordnung am Arbeitsplatz

An der Hebebühne verschattet das angehobene Fahrzeug genau die Stellen, an denen gearbeitet wird. Leuchtenreihen seitlich neben den Bühnen bringen das Licht schräg unter Unterboden und Radkästen; Leuchten direkt darüber beleuchten vor allem das Dach. Für Wartung und Reparatur nennt die DIN EN 12464-1 rund 300 Lux, für Karosseriearbeiten rund 500 Lux. In der Fahrzeugannahme hilft farbtreues Licht, Kratzer und Steinschläge gemeinsam mit dem Kunden zu beurteilen.

Der Boden muss ölbeständig, leicht zu reinigen und rutschhemmend sein; worauf es dabei ankommt, zeigt der Beitrag zum Garagenboden in der Werkstatt. Feste Plätze für Werkzeug, Diagnosegeräte und Spezialwerkzeug sparen täglich Suchzeit, mehr dazu unter Werkzeugorganisation im Kfz-Betrieb.

Checkliste: Kfz-Werkstatt einrichten

• Arbeitsablauf skizzieren und Zonen in der richtigen Reihenfolge anordnen

• Hebebühnen nach Fahrzeugen und Arbeiten wählen, Hallenhöhe prüfen

• Grube nur mit Absturzsicherung, Absaugung, Treppe und eigenen Leuchten

• Abgasabsaugung, Schweißrauchabsaugung und Druckluft-Ringleitung einplanen

• Abgesperrten Hochvoltarbeitsplatz mit Schutzausrüstung vorsehen

• Licht seitlich der Hebebühnen und farbtreu in der Annahme planen

• Ölbeständigen, rutschhemmenden Boden wählen

• Prüftermine für Hebebühnen und Anlagen im Kalender festhalten

Häufige Fragen

Wie oft muss eine Hebebühne geprüft werden?

Mindestens einmal im Jahr durch eine zur Prüfung befähigte Person, nach DGUV Grundsatz 308-002. Das Ergebnis wird im Prüfbuch dokumentiert.

2-Säulen- oder 4-Säulen-Hebebühne: Was ist besser?

Für allgemeine Reparaturen mit Radarbeiten ist die 2-Säulen-Hebebühne meist die bessere Wahl. Die 4-Säulen-Hebebühne spielt ihre Stärken bei Achsvermessung und schweren Fahrzeugen aus.

Lohnt sich heute noch eine Arbeitsgrube?

Für Nutzfahrzeuge und schnelle Wartung ja. Sie braucht aber Absturzsicherung, Absaugung und eigene Beleuchtung; für Pkw ist eine Hebebühne meist ergonomischer.

Fazit

Wer eine Kfz-Werkstatt einrichtet, plant am besten vom Arbeitsablauf her: Hebebühnen, Grube, Absaugung, Hochvoltplatz, Licht und Boden gehören in ein gemeinsames Konzept. Was beim Bau mitgedacht wird, kostet wenig; was später nachgerüstet werden muss, kostet Zeit und Geld.

So entsteht ein Arbeitsplatz, an dem Fehler früher auffallen und Mitarbeiter gesund und gern arbeiten.
